Фекальный насос WQ от производителя CNP это одна из самыхпопулярных серий погружных промышленных канализационных  насосов. Данная серия собрала в себе все лучшее от завода CNP.

Фекальные насосы WQ обладают высоким КПД и предназначены для работы в неблагоприятных условиях с высоким PH10. Гидравлические возможности

• Подача от 5 до 3000 куб.м\час;
• Напор от 5 до 66 метров;
• Мощность от 0.37 до – 150 кВт;
• Рабочая температура воды от 0°С ~ +40°С.

Насосы WQ – Варианты исполнения

• WQ(I)стандартный с закрытым двух-канальным рабочим колесом;
• WQ-W(I) иWQ-OG(I) с незасоряемым режущим рабочим колесом;
• WQ-JY(I) с мешающим механизмом перед рабочим колесом;
• WQ-F(I) корпус из нержавеющей стали марок AISI304, AISI316;
• WQ-X(I) с рабочим колесом открытого типа VORTEX;
• WQ-H(I) с полуоткрытым спиральным рабочим колесом;
• WQ-D модификация с электродвигателем 1*230В

Применение

Фекальные насосы WQ можно использовать:

• Канализационных и ливневых насосных станциях
• Горнодобывающая промышленность
• Откачка дренажных вод
• Отвод стоков с промышленных производств

Комплектация

В фекальных насосах WQ используется фланцевое соединение стандарта PN6, в зависимости от комплектации подключение к напорному трубному узлу возможно в трех вариантах:

• Автоматическая трубная муфта (опорное колено) - AC;
• Угловой штуцер под шланг - ES;
• Угловое колено под фланец - EF.

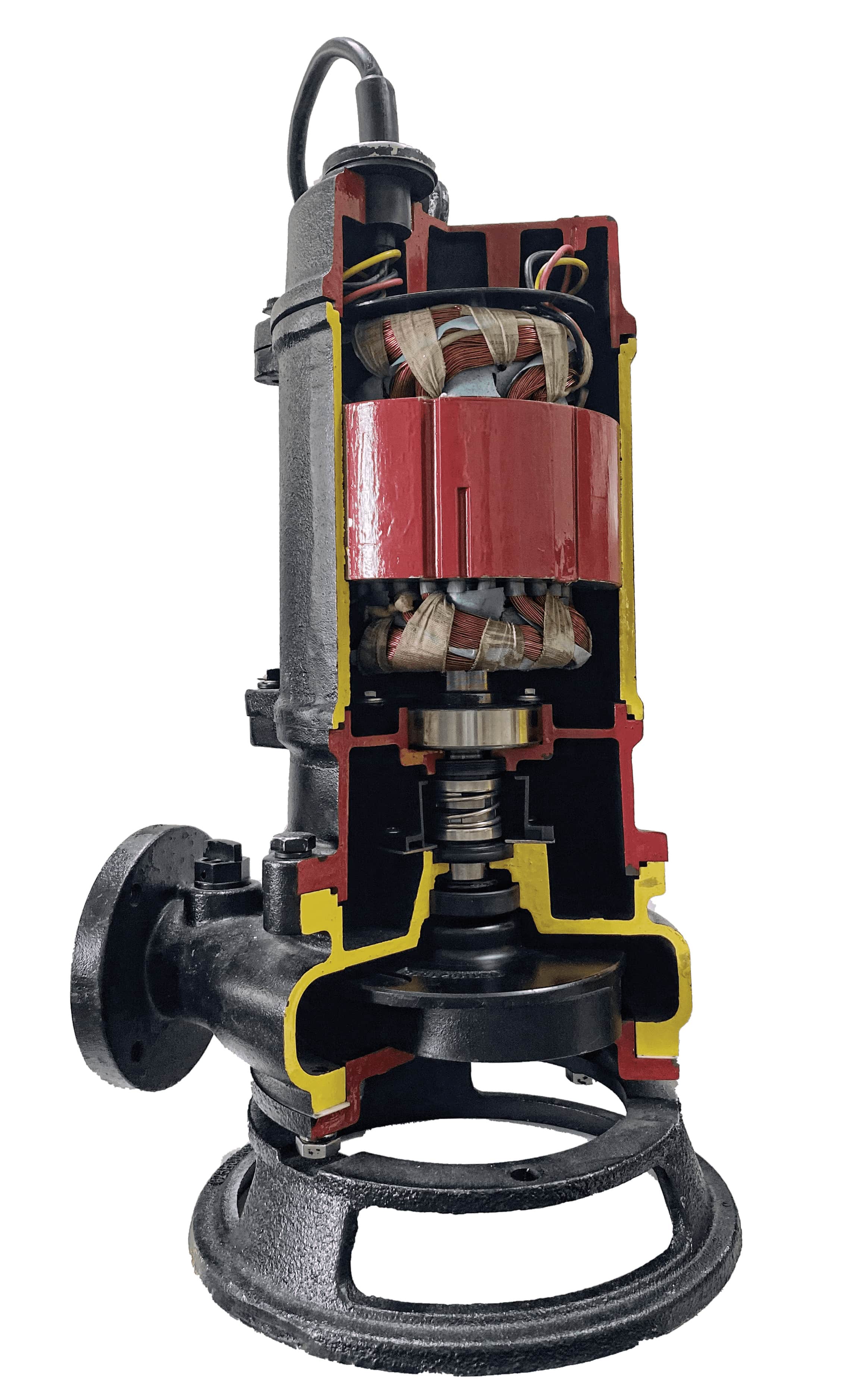

Конструкция

Гидравлическая часть насоса и электродвигателя выполнена из чугуна который производится по специальной запатентованной технологии CNP. Данная технология позволяет добиться особой прочности и что и не свойственно для чугуна но и легкости!

В конструкции серии WQ используется два торцевых уплотнения изготовленные из специальных износостойких материалов. Благодаря такой конструкции обеспечивается дополнительная защита от протечек.

Разработанный инженерами CNP погружной электродвигатель обладает высоким КПД. Может использоваться в постоянном режиме работы S1. Насос можно использовать в полупогружном состоянии не продолжительное время.
Охлаждение электродвигателя насоса реализовано перекачиваемой водой. Отвод воздуха из гидравлической части реализован с помощью воздушного клапана.

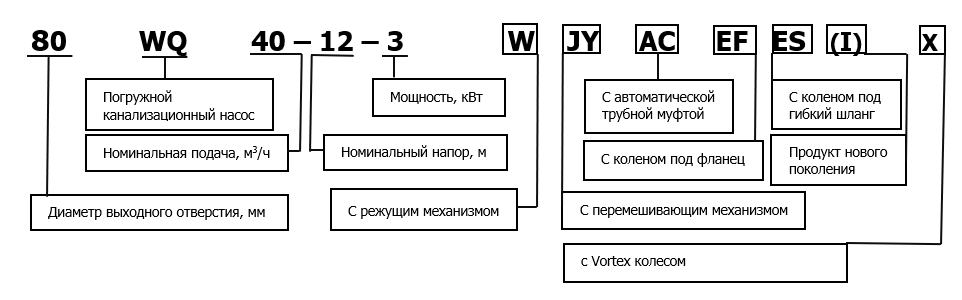

Насос CNP WQ - Маркировка
