  • Шкаф управления насосом UC 1-40.400.M

Шкаф управления насосом

UC 1-40.400.M

0.75-4 кВт, 3*380

    Шкаф управления насосом HEISSKRAFT серии UC используются для автоматического включения и выключения бытовых и промышленных погружных скважинных насосов, дренажных, фекальных и циркуляционных насосов, работающими в составе систем водоснабжения, отопления, канализационных насосных станций (КНС), для подачи и откачивания воды из резервуаров, создания станций пожаротушения.

    Шкаф управления позволяют автоматизировать управление одним трехфазным насосом мощностью от 750 Вт до 4000 Вт, а также защищает электродвигатели насосов.

Типы управления насосом:
 - Контроль уровня с помощью электродов до 6 шт
 - Контроль уровня с помощью поплавковых выключателей
 - Контроль по давлению с помощью датчика давления

     Электродвигатель насоса имеет индивидуальную защиту по току, которая отключает напряжение питания от электродвигателя насоса в случае возникновения перегрузки.
    Интерфейс RS 485 дает возможность подключения к системе диспетчеризации.

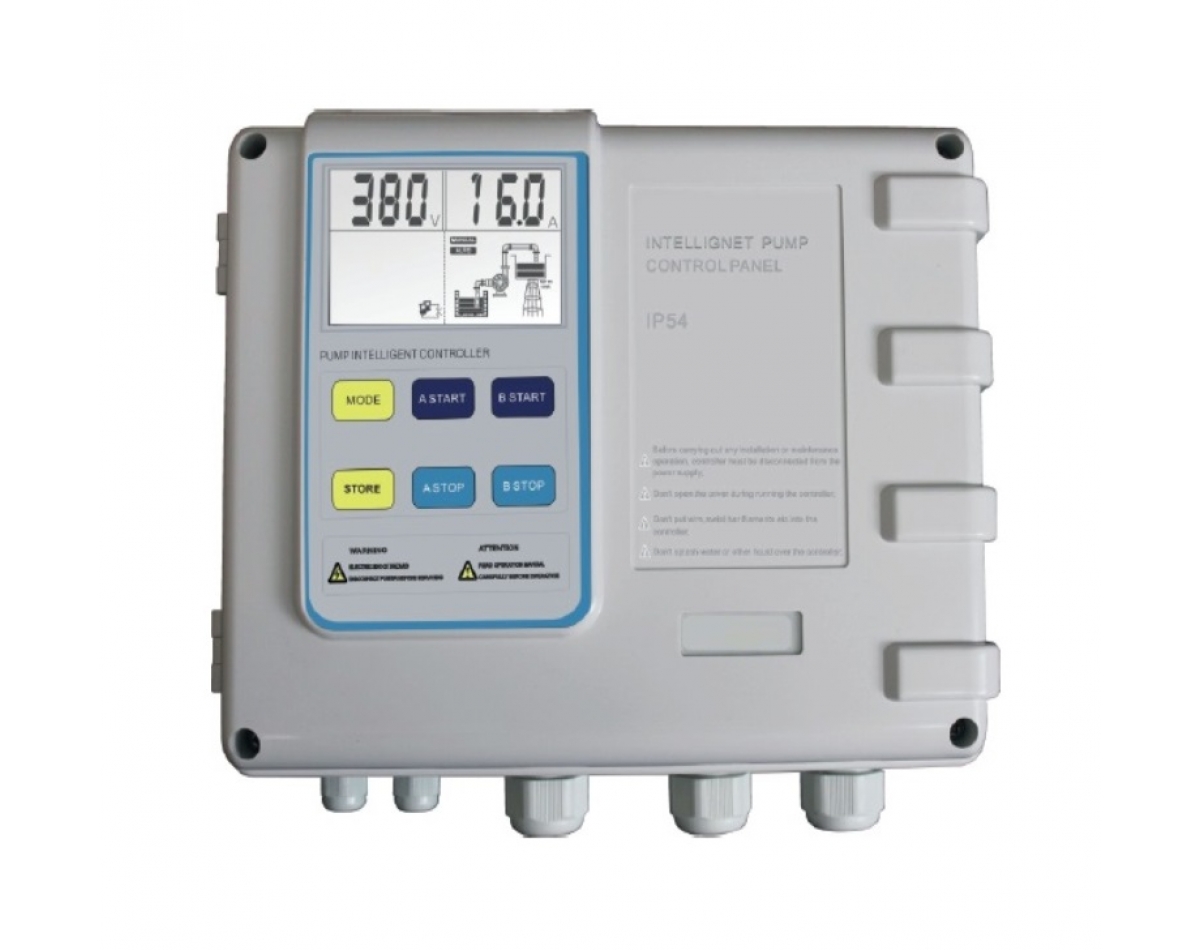

    Шкаф управления насосом UC 1-40.400.M имеют LCD-дисплей который в режиме реального времени позволяет контролировать работу насоса и отображает следующие технические параметры:

Тип управления насосами по уровню или по давлению
Защита по сухому ходу
Напряжение сети
Рабочий ток насоса в «А»
Сигналы аварии и неисправностей

    Основные функции шкафа управления насосами:

- Управление включение и выключение насосом
- Защита насоса

  • от блокировки ротора электродвигателя
  • от перекоса фаз, потеря фазы
- Переключатель ручного и автоматического режима;
- Прибор оборудован контроллером для промышленных и бытовых насосов;
- Автоматическое выключение насоса в случае низкого уровня жидкости,
защищающее от работы насоса «всухую» без установки электродов в скважине;
- Сигнализация и защита от короткого замыкания, при перегрузке и возникновении обрыва насоса;
- Сигнализация и защита при пониженном и повышенном напряжении в сети;
- Визуальная сигнализация о неисправностях;
- Пуск и остановка насоса в соответствии с установленными параметрами уровня жидкости и давления.
- Функциональный переключатель для использования в различных условиях;

ИНСТРУКЦИЯ UC 1-40.400.M

Технические характеристики
Номинальное напряжение, В3*380 (трехфазный)/ 50Гц
Мощность (кВт)0.75 - 4.0
Размеры Д х Ш х В302х240х120
Защита от сухого хода (да\нет)ДА
Рабочая температура среды °C-25 ... +55
Материал корпусаПластик
Время срабатывания по перегрузке5 сек - 5 мин
Время срабатывания при коротком замыканиименее 0,1 сек
Рабочая степень влажности20% - 90%, без конденсата
Время срабатывания при пониженном/повышенном напряжениименее 5 сек
ДисплейДА
Время срабатывания при "сухом" ходе 6 сек
Количество насосов в управлении (шт.)1
Время восстановления после перегрузки30 мин
Гарантия2 года
Интерфейс подключенияRS 485
Время восстановления после пониженному/повышенному напряжению5 мин
Время восстановления после "сухого" хода30 мин
Класс защитыIP 54
Максимальное напряжение отключения437 В
Минимальное напряжение отключения323 В
Максимальное удаление электродов от шкафадо 1000 метров
Режим контроляРучной\Автоматический
Верхняя граница напряжения отключения115 % от номинального напряжения
Нижняя граница напряжения отключения80% от номинального напряжения
Выносная консольНЕТ
Тип оборудованияШкаф управления
