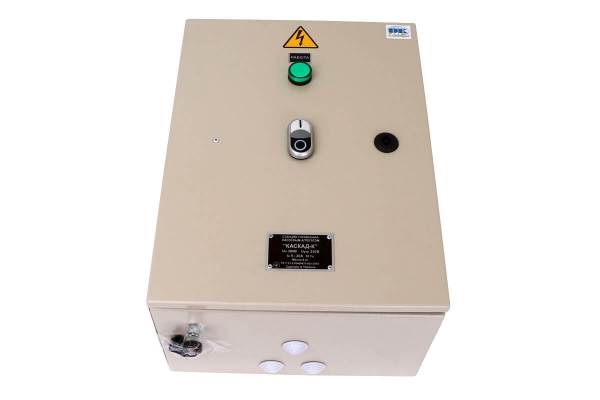

Станция управления и защиты

Каскад 20-40А, 15-25 кВт,  3*380В

    СУЗ Каскад используется на промышленных, коммунально-бытовых и сельскохозяйственных объектах. Так же может применяться в бытовых сферах.

    Станции управления и защиты Каскад предназначены для автоматического управления и защиты трехфазного электродвигателя насоса.
    Применяется для подачи воды из артезианских скважин в систему водоснабжения или наполнение емкостей, цистерн или водонапорных башен. Может использоваться для контроля работы погружных канализационных и дренажных насосов.

    СУЗ Каскад так же может применяется для управления промышленными поверхностными консольными, моноблочными или фекальными насосами.

    Автоматическое управление и защита электродвигателя погружного насоса обеспечивается уникальным микропроцессорным прибором защиты и контроля, обеспечивающим надежную, долговременную и безаварийную эксплуатацию насосного оборудования.

Технические характеристики СУЗ "Каскад-ЗПН 40-60":
- Номинальное напряжение сети 380В, 50Гц;
- Номинальный ток - до 40А;
- Цифровая индикация потребляемого тока нагрузки;
- Климатическое исполнение по ГОСТ 15150-69-УЗ;
- Степень защиты по ГОСТ 14254-80 - IP54;
- Рабочее положение - вертикальное;
- Нижний подвод кабелей подключения.

Автоматическое управление обеспечивает:
- режим работы, водоподъём или дренаж;
- включение / отключение электродвигателя по сигналам от датчиков уровня (входят в комплект поставки станции);
- контроль и индикацию рабочего тока электродвигателя;
- контроль и индикацию аварийного состояния.

Аварийное отключение происходит при возникновении:
- недопустимых перегрузок в момент пуска и в рабочем режиме;
- обрыва одной или двух фаз;
- асимметрии питающего напряжения;
- холостого хода электродвигателя;
- при перегреве электродвигателя;
- короткого замыкания в электрической цепи электродвигателя;
- низкого дебета скважины (по датчику сухого хода - ДСх).

Конструкция:

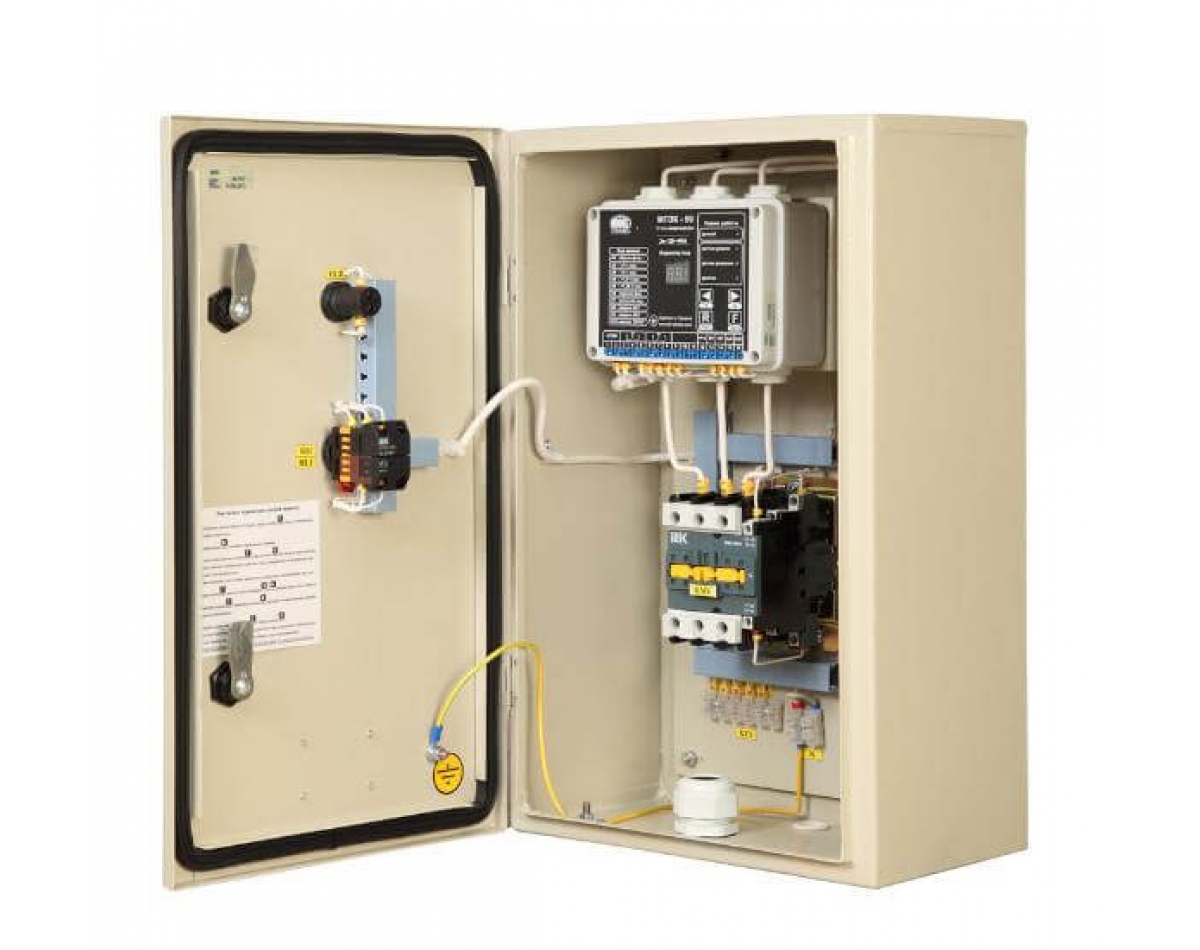

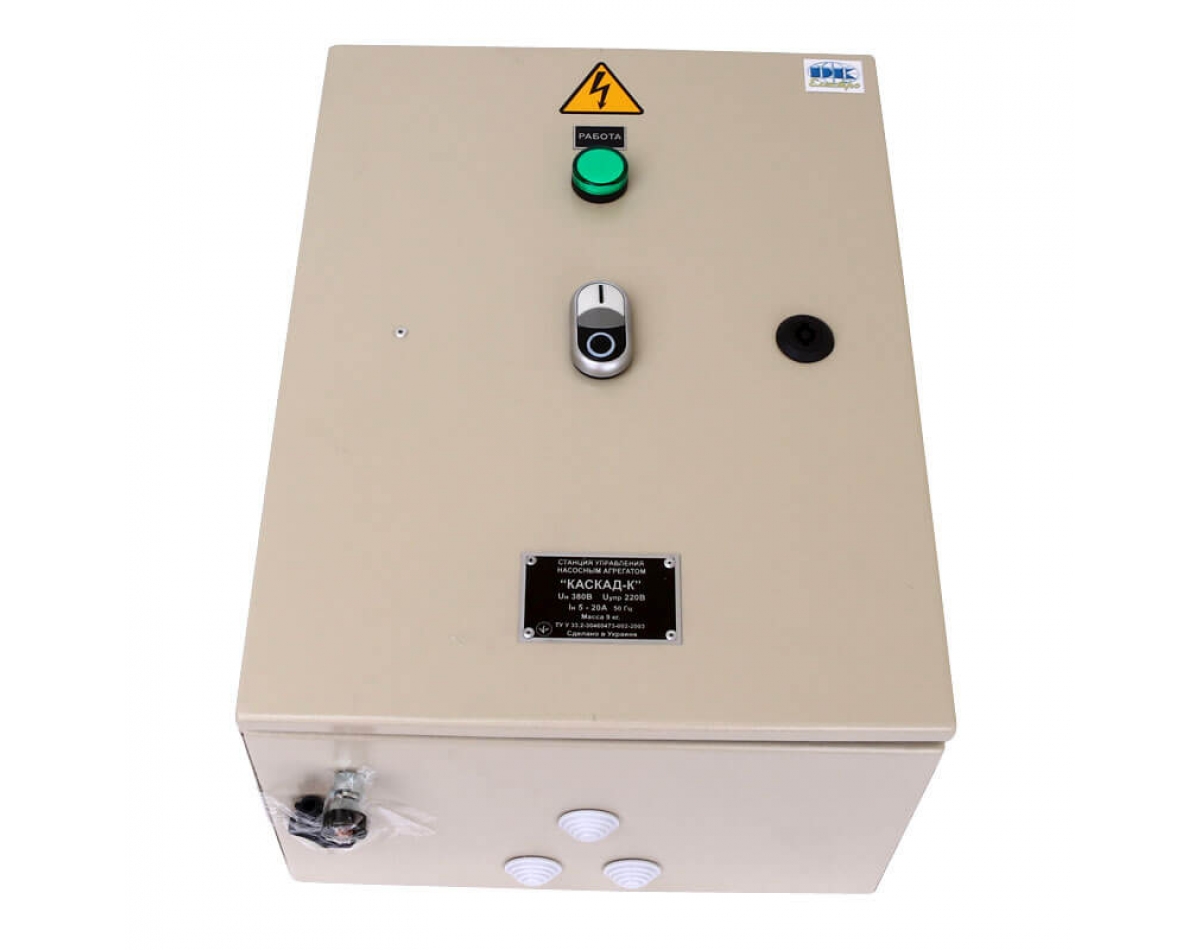

Станция управления и защиты "Каскад-ЗПН"  представляет собой металлический шкаф с дверцей, запирающейся на замок. На дверце шкафа установлены элементы управления и индикации. Внутри шкафа смонтирована пусковая защитная аппаратура.
