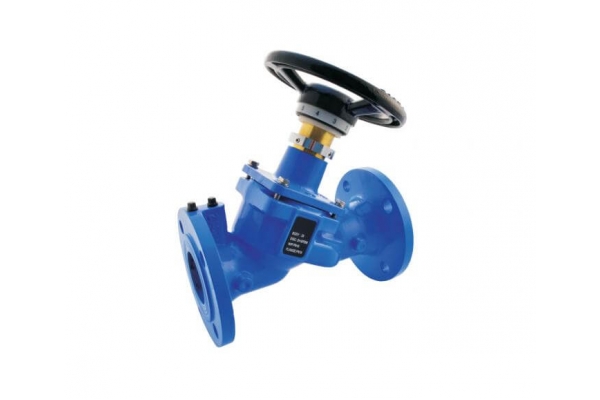

Клапан балансировочный ручной
HEISSKRAFT BVL-F, DN 80
PN 16, Kvs=116.0 м3/ч, Тмакс=120 С, с ниппелями

   Балансировочный клапан ДУ 80 относится к виду регулирующей трубопроводной арматуры, позволяет регулировать проходное сечение, увеличивать или уменьшать пропускную способность.

    Ручной балансировочный клапан ДУ 80 используется для ограничения расхода рабочей жидкости.

    Принцип работы ручного балансировочного клапана: изменение проходного внутреннего диаметра.

    Настройка: вращая регулирующую рукоятку приводится в действие золотник, который либо открывает проходное сечение либо перекрывает.

    Изменение проходного сечения влияет на сопротивление клапана проходящему потоку воды — изменяя тем самым пропускную способность балансировочного клапана Kv.

    Полное перекрытие потока балансировочным клапаном достигается уплотнением PTFE между затвором и седлом.

    Встроенная диафрагма измеряет разность давлений, что позволяет достичь точности настройки Kvs -+1,5%

Применение:

Клапан предназначен для гидравлической балансировки систем отопления, теплоснабжения, холодоснабжения, ГВС, с целью регулирования гидравлического сопротивления системы.

Характеристики:

• максимальное рабочее давление - 16 бар

• максимальная рабочая температура +115 С

• тип присоединения - фланцевый

• материал корпуса - чугун

Обозначения в наименовании:

BVL-F модель арматуры

DN (ДУ) присоединительный диаметр

PN максимальное давление

Kvs  максимальная пропускная способность - м3/ч

Тмакс максимальная температура - ºС
