Шкаф управления насосом

UC 1-22.230.Dis

0.37-2.2 кВт, 1*230В


    Шкаф управления насосом HEISSKRAFT серии UC используются для автоматического включения и выключения бытовых и промышленных погружных скважинных насосов, дренажных, фекальных и циркуляционных насосов, работающими в составе систем водоснабжения, отопления, канализационных насосных станций (КНС), для подачи и откачивания воды из резервуаров и т.д.

    Шкаф управления позволяют автоматизировать управление одним однофазными насосом мощностью от 370 Вт до 2200 Вт, а также защищает электродвигатель насоса.

    Типы управления насосом:

 - Контроль уровня с помощью электродов

 - Контроль уровня с помощью поплавковых выключателей

 - Контроль по давлению с помощью датчика давления

    Электродвигатель насоса имеет индивидуальную защиту по току, которая отключает напряжение питания от электродвигателя насоса в случае возникновения перегрузки.
    Интерфейс RS 485 дает возможность подключения к системе диспетчеризации.

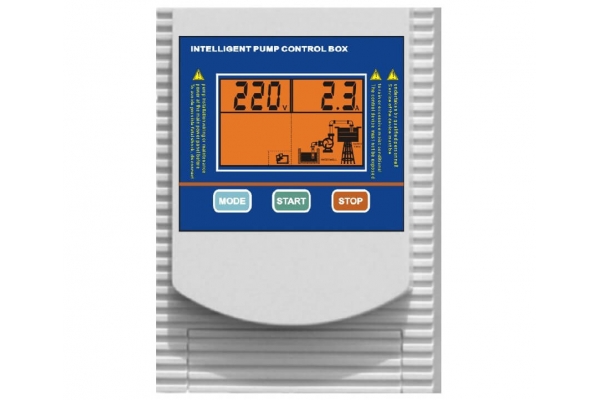

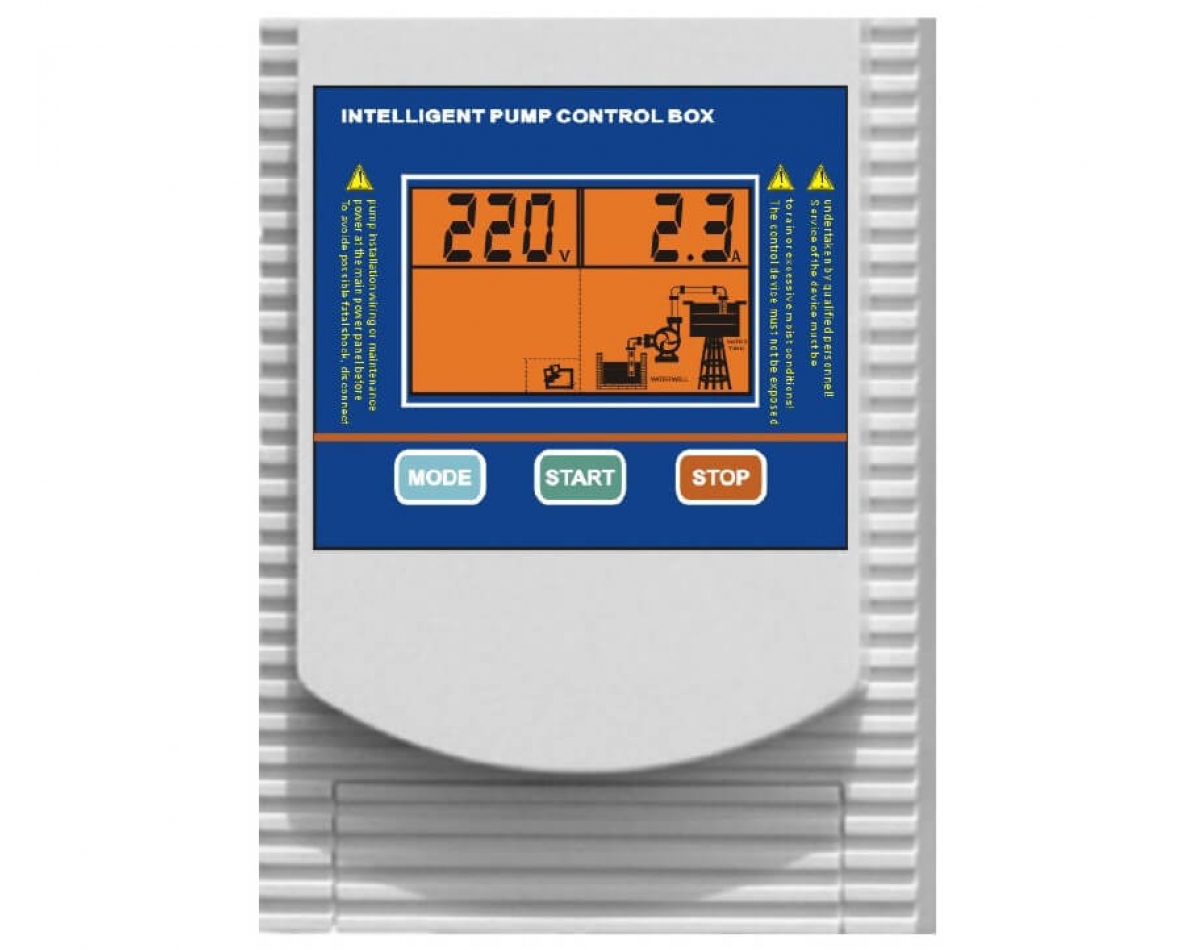

    Шкафы управления насоса UC 1-22.230.Dis имеют LCD-дисплей который в режиме реального времени позволяет контролировать работу насоса и отображает следующие технические параметры:

  • Работа насоса по уровню
  • Работа насоса по давлению
  • Защита по сухому ходу
  • Напряжение сети
  • Рабочий ток насоса в «А»
  • Сигналы аварии и неисправностей
     Основные функции блока управления:

- Управление и защита насоса;
- Функциональный переключатель для использования в различных условиях;
- Оборудован переключателем ручного и автоматического режима;
- Прибор оборудован контроллером для промышленных и бытовых насосов;
- Автоматическое выключение насоса в случае низкого уровня жидкости,
защищающее от работы насоса «всухую» без установки электродов в скважине;
- Сигнализация и защита от короткого замыкания, при перегрузке и возникновении обрыва насоса;
- Сигнализация и защита при пониженном и повышенном напряжении в сети;
- Визуальная сигнализация о неисправностях;
- Пуск и остановка насоса в соответствии с установленными параметрами уровня жидкости и давления.

ИНСТРУКЦИЯ ШКАФ УПРАВЛЕНИЯ UC 1-22.230.Dis

Технические характеристики
Номинальное напряжение, В1*230 (однофазный)/ 50Гц
Мощность (кВт)0.37 - 2.2
Размеры Д х Ш х В228х150х82
Защита от сухого хода (да\нет)ДА
Рабочая температура среды °C-25 ... +55
Материал корпусаПластик
Время срабатывания по перегрузке5 сек - 5 мин
Время срабатывания при коротком замыканиименее 0,1 сек
Рабочая степень влажности20% - 90%, без конденсата
Время срабатывания при пониженном/повышенном напряжениименее 5 сек
Время срабатывания при "сухом" ходе 6 сек
Количество насосов в управлении (шт.)1
Время восстановления после перегрузки30 мин
Гарантия2 года
Интерфейс подключенияRS 485
Время восстановления после пониженному/повышенному напряжению5 мин
Время восстановления после "сухого" хода30 мин
Класс защитыIP 22
Максимальное напряжение отключения253 В
Минимальное напряжение отключения187 В
Максимальное удаление электродов от шкафадо 1000 метров
Тип оборудованияШкаф управления

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо
Вопрос-ответ

Александр
28 марта 2022
При нажатии на кнопку START через несколько отключается
Возможно у Вас ошибка или не правильное подключение.
